エンザート
割溝タイプ
302型

割溝タイプ 302型 三価クロメート【112】

¥ 56¥ 1,440

商品コード: 3020030112 ~ 3020240112

出荷単位: 10

規格 商品コード d1 P d2 Pe L 数量 金額
M3 3020030112 M3 0.5 5 0.5 6
M4 3020040112 M4 0.7 6.5 0.75 8
M5 3020050112 M5 0.8 8 1 10
M6 3020060112 M6 1 10 1.5 14
M6a 3020061112 M6 1 9 1 12
M8 3020080112 M8 1.25 12 1.5 15
M10 3020100112 M10 1.5 14 1.5 18
M12 3020120112 M12 1.75 16 1.5 22
M16 3020160112 M16 2 20 1.5 22
M20 3020200112 M20 2.5 26 1.5 27
M24 3020240112 M24 3 30 1.5 30
数量

商品説明

割溝タイプ
快削性のある鋳鉄、アルミ合金、可塑性の高い樹脂等に使用できます。
切刃の部分が長いので母材にもよく喰い付き作業がし易いのが特長です。
難削性の高強度アルミ材やFRPには不向きです。
真鍮製は、樹脂・木材用です。

注意点
下穴が小さい場合や高度の高い母材に対しては、切刃が加工面から浮く傾向があり
ピッチ遅れが生じたりボルト挿入が困難な場合がありますのでご注意下さい。

材質 三価クロメート(112)
特徴 割溝タイプ 302型
用途 可塑性の高い樹脂・アルミ合金など


サイズ一覧

302型割溝タイプ
●材質:快削鋼 浸炭焼入 SUM 22 L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:302-000-050-【112】
六価クロメート処理 材質品番:【 160 】 型式例:302-000-050-【160】
●材質:ステンレス鋼
SUS430 F(相当) 材質品番:【 400 】 M16まで 型式例:302-000-050-【400】
SUS303 (相当) 材質品番:【 500 】 M20まで 型式例:302-000-050-【500】
●材質:真鍮
C3603(相当) 材質品番:【 800 】 M16まで 型式例:302-000-050-【800】

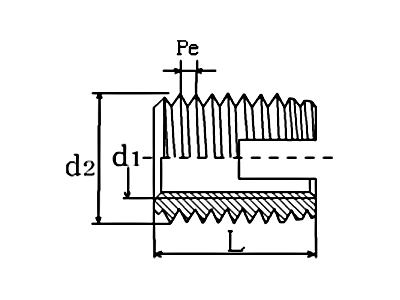

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
302 - 000 - 025 - 【 *】 M 2.5 0.45 4.5 0.5 6
302 - 000 - 030 - 【*】 M 3 0.5 5 0.5 6
302 - 000 - 035 - 【*】 M 3.5 0.6 6 0.75 8
302 - 000 - 040 - 【*】 M 4 0.7 6.5 0.75 8
302 - 000 - 050 - 【*】 M 5 0.8 8 1.0 10
302 - 000 - 061 - 【*】 M 6a 1.0 9 1.0 12
302 - 000 - 060 - 【*】 M 6 1.0 10 1.5 14
302 - 000 - 080 - 【*】 M 8 1.25 12 1.5 15
302 - 000 - 100 - 【*】 M 10 1.5 14 1.5 18
302 - 000 - 120 - 【*】 M 12 1.75 16 1.5 22
302 - 000 - 140 - 【*】 M 14 2.0 18 1.5 24
302 - 000 - 160 - 【*】 M 16 2.0 20 1.5 22
302 - 000 - 180 - 【*】 M 18 2.5 22 1.5 24
302 - 000 - 200 - 【*】 M 20 2.5 26 1.5 27
302 - 000 - 220 - 【*】 M 22 2.5 26 1.5 30
302 - 000 - 240 - 【*】 M 24 3.0 30 1.5 30
302 - 000 - 270 - 【*】 M 27 3.0 34 1.5 30
302 - 000 - 300 - 【*】 M 30 3.5 36 1.5 40
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №10 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 - 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a 1/4" 8.2 8.3 8.5 8.6 - - - -
M 6 5/16" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 3/8" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 7/16" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 1/2" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 5/8" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 - 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 3/4" 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 - 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
