  6. 割溝タイプ 302型 ステンレス鋼(SUS303)【500】
エンザート
割溝タイプ
302型

割溝タイプ 302型 ステンレス鋼(SUS303)【500】

¥ 149¥ 7,227

商品コード: 302002550 ~ 302020050

規格 商品コード D1 P D2 Pe L 数量 金額
M2.5 302002550 M2.5 0.45 4.5 0.5 6
M3 302003050 M3 0.5 5 0.5 6
M3.5 302003550 M3.5 0.6 6 0.75 8
M4 302004050 M4 0.7 6.5 0.75 8
M5 302005050 M5 0.8 8 1 10
M6 302006050 M6 1 10 1.5 14
M6a 302006150 M6 1 9 1 12
M8 302008050 M8 1.25 12 1.5 15
M10 302010050 M10 1.5 14 1.5 18
M12 302012050 M12 1.75 16 1.5 22
M14 302014050 M14 2 18 1.5 24
M16 302016050 M16 2 20 1.5 22
M18 302018050 M18 2.5 22 1.5 24
M20 302020050 M20 2.5 26 1.5 27
数量

商品説明

割溝タイプ
快削性のある鋳鉄、アルミ合金、可塑性の高い樹脂等に使用できます。
切刃の部分が長いので母材にもよく喰い付き作業がし易いのが特長です。
難削性の高強度アルミ材やFRPには不向きです。
真鍮製は、樹脂・木材用です。

注意点
下穴が小さい場合や高度の高い母材に対しては、切刃が加工面から浮く傾向があり
ピッチ遅れが生じたりボルト挿入が困難な場合がありますのでご注意下さい。

材質 ステンレス鋼SUS303F(500)
特徴 割溝タイプ 302型
用途 可塑性の高い樹脂・アルミ合金など

サイズ一覧

302型割溝タイプ
●材質:快削鋼 浸炭焼入 SUM 22 L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:302-000-050-【112】
六価クロメート処理 材質品番:【 160 】 型式例:302-000-050-【160】
●材質:ステンレス鋼
SUS430 F(相当) 材質品番:【 400 】 M16まで 型式例:302-000-050-【400】
SUS303 (相当) 材質品番:【 500 】 M20まで 型式例:302-000-050-【500】
●材質:真鍮
C3603(相当) 材質品番:【 800 】 M16まで 型式例:302-000-050-【800】

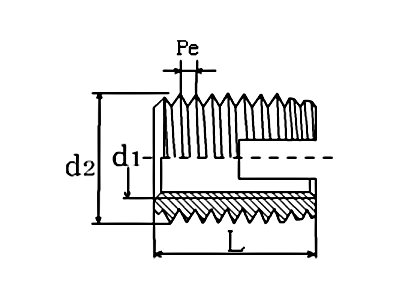

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
302 - 000 - 025 - 【 *】 M 2.5 0.45 4.5 0.5 6
302 - 000 - 030 - 【*】 M 3 0.5 5 0.5 6
302 - 000 - 035 - 【*】 M 3.5 0.6 6 0.75 8
302 - 000 - 040 - 【*】 M 4 0.7 6.5 0.75 8
302 - 000 - 050 - 【*】 M 5 0.8 8 1.0 10
302 - 000 - 061 - 【*】 M 6a 1.0 9 1.0 12
302 - 000 - 060 - 【*】 M 6 1.0 10 1.5 14
302 - 000 - 080 - 【*】 M 8 1.25 12 1.5 15
302 - 000 - 100 - 【*】 M 10 1.5 14 1.5 18
302 - 000 - 120 - 【*】 M 12 1.75 16 1.5 22
302 - 000 - 140 - 【*】 M 14 2.0 18 1.5 24
302 - 000 - 160 - 【*】 M 16 2.0 20 1.5 22
302 - 000 - 180 - 【*】 M 18 2.5 22 1.5 24
302 - 000 - 200 - 【*】 M 20 2.5 26 1.5 27
302 - 000 - 220 - 【*】 M 22 2.5 26 1.5 30
302 - 000 - 240 - 【*】 M 24 3.0 30 1.5 30
302 - 000 - 270 - 【*】 M 27 3.0 34 1.5 30
302 - 000 - 300 - 【*】 M 30 3.5 36 1.5 40
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №10 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 - 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a 1/4" 8.2 8.3 8.5 8.6 - - - -
M 6 5/16" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 3/8" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 7/16" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 1/2" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 5/8" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 - 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 3/4" 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 - 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
