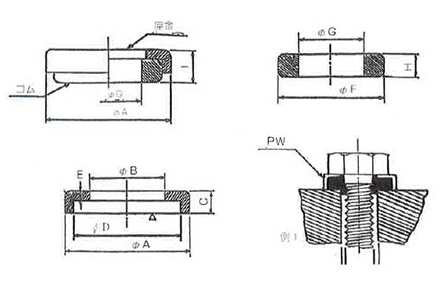

型式 | ボルトサイズ | 座金 | ゴム部分 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Aφ | Bφ | C | Dφ | E | Fφ | Gφ | H | I | ||
PM-3 | M3 | 7.0 | 3.0 | 2.0 | 6.0 | 0.5 | 6.0 | 3.0 | 2.1 | 2.7 |
PM-4 | M4 | 8.1 | 4.0 | 2.1 | 7.0 | 0.8 | 7.0 | 4.0 | 2.2 | 2.7 |
PM-5 | M5 | 9.5 | 5.2 | 2.5 | 7.9 | 1.0 | 7.9 | 5.2 | 2.2 | 2.9 |
PM-6 | M6 | 11.5 | 6.0 | 2.7 | 9.7 | 1.0 | 9.7 | 6.0 | 2.4 | 3.4 |
PM-8 | M8 | 15.5 | 8.0 | 3.0 | 13.2 | 1.0 | 13.2 | 8.0 | 2.8 | 3.8 |
PM-10 | M10 | 18.0 | 10.8 | 3.6 | 14.5 | 1.5 | 15.0 | 10.0 | 3.6 | 5.5 |
PM-12 | M12 | 24.0 | 14.0 | 3.9 | 21.0 | 1.5 | 21.0 | 12.0 | 4.0 | 5.6 |
PM-16 | M16 | 30.0 | 18.5 | 4.5 | 25.6 | 2.0 | 26.0 | 16.0 | 5.0 | 6.8 |
PM-20 | M20 | 39.0 | 22.0 | 6.3 | 34.0 | 2.4 | 34.0 | 20.0 | 6.0 | 8.4 |
PM-24 | M24 | 45.0 | 27.1 | 6.8 | 39.0 | 3.0 | 39.0 | 24.0 | 7.0 | 10.5 |
カテゴリ一覧
■用途
ボールド締付部からの気体・液体の漏れ防止と水、ダストなどの侵入防止、
油圧空圧器、ポンプ、自動車、原動機、自動制御機器、空調機器、
各種プラント等に適用。
■特徴
高耐圧テストに合格しています。
鋳肌、黒皮鋼などに直接使用しても充分な性能を発揮します。
尚、金属とゴムパッキンが振動に共鳴しないので、防振、防音効果が望めます。
■規格
PM3~PM24まで標準品です。
ボルトM3~M24まで適用。M30、M36在庫あります。
■材質
金属部:SUS304、ユニクロームメッキ付。
ゴム部:NBR(弗素ゴム、シリコンゴム特註)
その他材質、寸法、形状等のご要望により特註品もお受けします。
