  6. スプリュー ユニファイねじ(UNF)
スプリュー
スプリュー
ユニファイ

スプリュー ユニファイねじ(UNF)

¥ 41¥ 802

商品コード: SPUNF011210 ~ SPUNF781420

出荷単位: 10

規格 商品コード ねじ径 長さ 山数(ピッチ) 数量 金額
#6-40-1D SPUNF064010 #6 3.5 40
#6-40-1.5D SPUNF064015 #6 5.26 40
#6-40-2D SPUNF064020 #6 7.01 40
#8-36-1D SPUNF083610 #8 4.17 36
#8-36-1.5D SPUNF083615 #8 6.25 36
#8-36-2D SPUNF083620 #8 8.33 36
#10-32-1D SPUNF103210 #10 4.83 32
#10-32-1.5D SPUNF103215 #10 7.24 32
#10-32-2D SPUNF103220 #10 9.65 32
U-1/4-28-1D SPUNF142810 UNF 1/4 6.35 28
U-1/4-28-1.5D SPUNF142815 UNF 1/4 9.52 28
U-1/4-28-2D SPUNF142820 UNF 1/4 12.7 28
U-5/16-24-1D SPUNF5162410 UNF 5/16 7.94 24
U-5/16-24-1.5D SPUNF5162415 UNF 5/16 11.91 24
U-5/16-24-2D SPUNF5162420 UNF 5/16 15.88 24
U-3/8-24-1D SPUNF382410 UNF 3/8 9.52 24
U-3/8-24-1.5D SPUNF382415 UNF 3/8 14.29 24
U-3/8-24-2D SPUNF382420 UNF 3/8 19.05 24
U-1/2-20-1D SPUNF122010 UNF 1/2 12.7 20
U-1/2-20-1.5D SPUNF122015 UNF 1/2 19.05 20
U-1/2-20-2D SPUNF122020 UNF 1/2 25.4 20
U-5/8-18-1D SPUNF581810 UNF 5/8 15.88 18
U-5/8-18-1.5D SPUNF581815 UNF 5/8 23.81 18
U-5/8-18-2D SPUNF581820 UNF 5/8 31.75 18
U-3/4-16-1D SPUNF341610 UNF 3/4 19.05 16
U-3/4-16-1.5D SPUNF341615 UNF 3/4 28.58 16
U-3/4-16-2D SPUNF341620 UNF 3/4 38.1 16
U-7/8-14-1D SPUNF781410 UNF 7/8 22.22 14
U-7/8-14-1.5D SPUNF781415 UNF 7/8 33.34 14
U-7/8-14-2D SPUNF781420 UNF 7/8 44.45 14
U-1-12-1D SPUNF011210 UNF 1 25.4 12
U-1-12-1.5D SPUNF011215 UNF 1 38.1 12
U-1-12-2D SPUNF011220 UNF 1 50.8 12
数量

サイズ一覧

・細目サイズ
長さ 品番 ねじ径 ピッチ 長さ(㎜) 適用下穴ドリル径
1D M8‐1.0*1D M8 1.0 8 8.3
M10‐1.0*1D M10 1.0 10 10.3
M10‐1.25*1D M10 1.25 10 10.4
M12‐1.25*1D M12 1.25 12 12.4
M12‐1.5*1D M12 1.5 12 12.5
M14‐1.5*1D M14 1.5 14 14.5
M16‐1.5*1D M16 1.5 16 16.5
M18‐1.5*1D M18 1.5 18 18.5
M20‐1.5*1D M20 1.5 20 20.5
M20‐2.0*1D M20 2.0 20 20.6
M22‐1.5*1D M22 1.5 22 22.5
M24‐1.5*1D M24 1.5 24 24.5
M24‐2.0*1D M24 2.0 24 24.5
M30‐1.5*1D M30 1.5 30 30.5
1.5D M8‐1.0*1.5D M8 1.0 12 8.3
M10‐1.0*1.5D M10 1.0 15 10.3
M10‐1.25*1.5D M10 1.25 15 10.4
M12‐1.25*1.5D M12 1.25 18 12.4
M12‐1.5*1.5D M12 1.5 18 12.5
M14‐1.5*1.5D M14 1.5 21 14.5
M16‐1.5*1.5D M16 1.5 24 16.5
M18‐1.5*1.5D M18 1.5 27 18.5
M20‐1.5*1.5D M20 1.5 30 20.5
M20‐2.0*1.5D M20 2.0 30 20.6
M22‐1.5*1.5D M22 1.5 33 22.5
M24‐1.5*1.5D M24 1.5 36 24.5
M24‐2.0*1.5D M24 2.0 36 24.5
M30‐1.5*1.5D M30 1.5 45 30.5
2D M8‐1.0*2D M8 1.0 16 8.3
M10‐1.0*2D M10 1.0 20 10.3
M10‐1.25*2D M10 1.25 20 10.4
M12‐1.25*2D M12 1.25 24 12.4
M12‐1.5*2D M12 1.5 24 12.5
M14‐1.5*2D M14 1.5 28 14.5
M16‐1.5*2D M16 1.5 32 16.5
M18‐1.5*2D M18 1.5 36 18.5
M20‐1.5*2D M20 1.5 40 20.5
M20‐2.0*2D M20 2.0 40 20.6
M22‐1.5*2D M22 1.5 44 22.5
M24‐1.5*2D M24 1.5 48 24.5
M24‐2.0*2D M24 2.0 48 24.5
M30‐1.5*2D M30 1.5 60 30.5

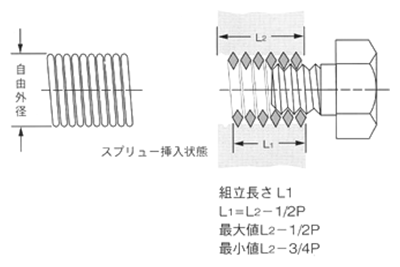

参考寸法

下穴表 スプリュー UNFサイズ ユニファイ細目
ねじ径 山数 適用下穴ドリル径
#6 40 3.7
#8 36 4.4
#10 32 5.0
UNF 1/4 28 6.6
UNF 5/16 24 8.3
UNF 3/8 24 9.9
UNF 1/2 20 13.1
UNF 5/8 18 16.4
UNF 3/4 16 19.5
UNF 7/8 14 22.7
UNF 1 12 26.0
