快削性のある鋳鉄、アルミ合金、可塑性の高い樹脂等に使用できます。
切刃の部分が長いので母材にもよく喰い付き作業がし易いのが特長です。
難削性の高強度アルミ材やFRPには不向きです。
真鍮製は、樹脂・木材用です。

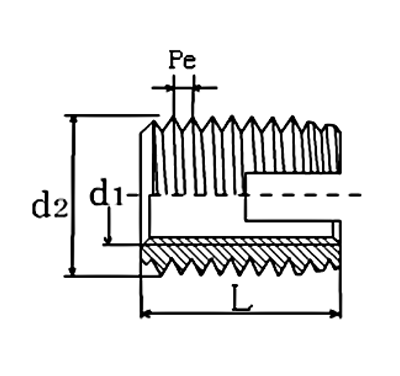

品番 | 内ねじ | 外ねじ | 長さ | 備考 | ||||
---|---|---|---|---|---|---|---|---|
型式 サイズ 材質 | d1 | P | d2 | Pe | L | |||
238 - 000 - 030 - 800 | M 3 | 0.5 | 5 | 0.5 | 4 | |||
238 - 000 - 040 - 800 | M 4 | 0.7 | 6.5 | 0.75 | 4 | |||
256 - 000 - 040 - 800 | M 4 | 0.7 | 6.5 | 0.75 | 5.5 | |||
228 - 000 - 050 - 800 | M 5 | 0.8 | 8 | 1.0 | 7 | |||
220 - 000 - 060 - 800 | M 6 | 1.0 | 10 | 1.5 | 8 | |||
272 - 000 - 080 - 800 | M 8 | 1.25 | 12 | 1.5 | 8 | |||
213 - 000 - 120 - 800 | M 12 | 1.75 | 16 | 1.5 | 18 |
