エンザート
三つ穴タイプ
347型

三つ穴タイプ 347型 三価クロメート【112】

¥ 90¥ 193

商品コード: 3470040112 ~ 3470100112

出荷単位: 10

規格 商品コード d1 P d2 Pe L 数量 金額
M4 3470040112 M4 0.7 6 0.7 6
M5 3470050112 M5 0.8 6.5 0.8 7
M6 3470060112 M6 1 8 1 8
M8 3470080112 M8 1.25 10 1.25 9
M10 3470100112 M10 1.5 12 1.5 10
数量

商品説明

小外径 三つ穴タイプ
快削性のあるアルミダイカストや割れ易い硬質樹脂の小型部品に適しています。
肉厚が薄く外径が小さく作られています。
内ねじと外ねじのピッチが同じです。


サイズ一覧

347型小外径 三つ穴タイプ短寸
●材質:快削鋼浸炭焼入SUM22L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:308-000-050-【 112 】
六価クロメート処理 材質品番:【 160 】 型式例:308-000-050-【 160 】

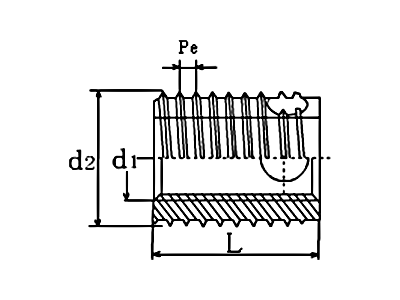

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
347 - 000 - 040 - 【*】 M 4 0.7 6 0.7 6
347 - 000 - 050 - 【*】 M 5 0.8 6.5 0.8 7
347 - 000 - 060 - 【*】 M 6 1.0 8 1.0 8
347 - 000 - 080 - 【*】 M 8 1.25 10 1.25 9
347 - 000 - 100 - 【*】 M 10 1.5 12 1.5 10
347 - 000 - 120 - 【*】 M 12 1.75 14 1.75 12
347 - 000 - 160 - 【*】 M 16 2.0 18 2.0 14
*材質品番【 * 】は上記よりお選び下さい。
*小外径用専用工具をお使いください。
●機械加工用 6201型
●ハンド加工用6101型

参考寸法

【下穴径 参考値】
エンザート内径 相手材(母材)
樹脂 軽合金
M 4 5.4~5.6 5.6~5.7
M 5 6.0~6.1 6.1~6.2
M 6 7.4~7.6 7.5~7.7
M 8 9.3~9.5 9.4~9.6
M 10 11.1~11.3 11.2~11.5
M 12 13.1~13.3 13.2~13.5
M 14 15.0~15.2 15.1~15.4
M 16 17.0~17.2 17.1~17.4
