  6. 三つ穴タイプ 337型(チップフリー、短寸) ステンレス鋼(SUS303)【500】
エンザート
三つ穴タイプ
337型

三つ穴タイプ 337型(チップフリー、短寸) ステンレス鋼(SUS303)【500】

¥ 174¥ 1,132

商品コード: 337003050 ~ 337016050

出荷単位: 10

規格 商品コード D1 P D2 Pe L 数量 金額
M3 337003050 M3 0.5 5 0.6 4
M3.5 337003550 M3.5 0.6 6 0.8 5
M4 337004050 M4 0.7 6.5 0.8 6
M5 337005050 M5 0.8 8 1 7
M6 337006050 M6 1 10 1.25 8
M8 337008050 M8 1.25 12 1.5 9
M10 337010050 M10 1.5 14 1.5 10
M12 337012050 M12 1.75 16 1.75 12
M16 337016050 M16 2 20 2 14
数量

商品説明

チップフリー 三つ穴タイプ
外周部の三ッ穴の切刃が止まり穴になっており挿入時に出る切り粉を封じ込めます。
僅かに切り粉が外に出ますが大部分は三ッ穴のチャンバーに収まり、切り粉の後処理が不要です。
*相手材(母材)が金属の場合の下穴径は最大下穴径でご使用下さい。(下穴表参照)


サイズ一覧

337型チップフリー 三つ穴タイプ短寸
●材質:快削鋼浸炭焼入SUM22L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:337-000-050-【 112 】
六価クロメート処理 材質品番:【 160 】 型式例:337-000-050-【 160 】
●材質:ステンレス鋼
SUS430 F(相当) 材質品番:【 400 】 型式例:337-000-050-【 400 】
SUS303 (相当) 材質品番:【 500 】 型式例:337-000-050-【 500 】
SUS316L 材質品番:【 504 】 型式例:337-000-050-【 504 】
*SUS316 Lは、サイズ M3、M4、M5、M6、M8のみです。

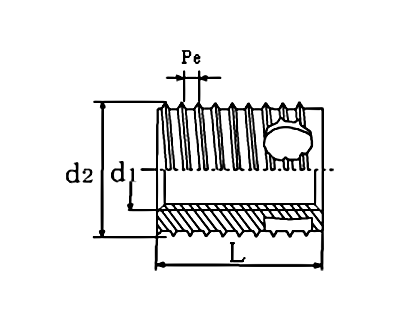

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
337 - 000 - 030 - 【*】 M 3 0.5 5 0.6 4
337 - 000 - 035 - 【*】 M 3.5 0.6 6 0.8 5
337 - 000 - 040 - 【*】 M 4 0.7 6.5 0.8 6
337 - 000 - 050 - 【*】 M 5 0.8 8 1.0 7
337 - 000 - 060 - 【*】 M 6 1.0 10 1.25 8
337 - 000 - 080 - 【*】 M 8 1.25 12 1.5 9
337 - 000 - 100 - 【*】 M 10 1.5 14 1.5 10
337 - 000 - 120 - 【*】 M 12 1.75 16 1.75 12
337 - 000 - 140 - 【*】 M 14 2.0 18 2.0 14
337 - 000 - 160 - 【*】 M 16 2.0 20 2.0 14
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №10 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 - 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a 1/4" 8.2 8.3 8.5 8.6 - - - -
M 6 5/16" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 3/8" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 7/16" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 1/2" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 5/8" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 - 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 3/4" 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 - 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
