  6. 三つ穴タイプ 308-2型(六角内ネジ、長寸) 六価クロメート【160】
エンザート
三つ穴タイプ
308-2型

三つ穴タイプ 308-2型(六角内ネジ、長寸) 六価クロメート【160】

商品コード: 3082004016 ~ 3082010016

出荷単位: 10

規格 商品コード D1 P D2 Pe L SW+0.1 数量 金額
M4 3082004016 M4 0.7 6.5 0.8 8 3.2
M5 3082005016 M5 0.8 8 1 10 4.1
M6 3082006016 M6 1 10 1.25 12 4.9
M8 3082008016 M8 1.25 12 1.5 14 6.6
M10 3082010016 M10 1.5 14 1.5 18 8.3
数量

商品説明

六角内ねじ 三つ穴タイプ
プラスティク材にこの六角内ねじエンザートを使用すれば、リサイクル時に簡単に外すことができ、
プラスティクとエンザート部分の分別処理が可能になります。
挿入工具との着脱は回転作業を伴わず瞬時にできるため、加工作業の短縮になります。
(挿入工具 6102型使用時)
先端が六角形状の単純な専用工具で挿入ができます。
従来の挿入工具(ハンド加工用・機械加工用)も同様に使えます。
下穴の定寸深さまでエンザートが入れば挿入工具を反転させなくても、挿入工具をエンザートから
抜き取る事ができ、反転機能のないドリル等でも使用できます。


サイズ一覧

308 2型六角内ねじ 三つ穴タイプ長寸
●材質:快削鋼浸炭焼入SUM22L(相当) 型式例:内ねじサイズ M5の場合
六価クロメート処理 材質品番:【 160 】 型式例:308-200-050-【 160 】
●材質:ステンレス鋼
C3603 (相当) 材質品番:【 800 】 型式例:308-200-050-【 800 】
*真鍮製は「受注生産品」です。都度お問い合わせ下さい。

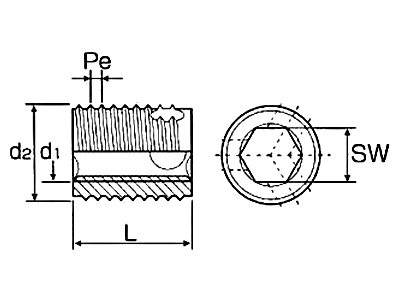

品番 内ねじ 外ねじ 長さ 六角対辺
型式 サイズ 材質 d1 d2 Pe L SW+0.1
308 - 200 - 040 - 【*】 M 4 6.5 0.8 8 3.2
308 - 200 - 050 - 【*】 M 5 8 1.0 10 4.1
308 - 200 - 060 - 【*】 M 6 10 1.25 12 4.9
308 - 200 - 080 - 【*】 M 8 12 1.5 14 6.6
308 - 200 - 100 - 【*】 M 10 14 1.5 18 8.3
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №10 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 - 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a 1/4" 8.2 8.3 8.5 8.6 - - - -
M 6 5/16" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 3/8" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 7/16" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 1/2" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 5/8" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 - 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 3/4" 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 - 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
