軟鋼、高強度のアルミ合金、割れ易い硬質樹脂に適しています。
外ねじの高さが低く肉厚が若干厚い為、個体強度が高くなっています。
*超高強度鍛造アルミには使用不能の場合があります。
三価クロメート処理 | 材質品番:【 112 】 | 型式例:307-000-050-【112】 |
六価クロメート処理 | 材質品番:【 160 】 | 型式例:307-000-050-【160】 |
SUS430 F(相当) | 材質品番:【 400 】 | 型式例:307-000-050-【400】 |
SUS303 (相当) | 材質品番:【 500 】 | 型式例:307-000-050-【500】 |

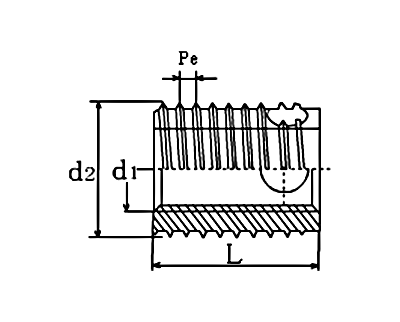

品番 | 内ねじ | 外ねじ | 長さ | ||
---|---|---|---|---|---|
型式 サイズ 材質 | d1 | P | d2 | Pe | L |
307 - 000 - 030 - 【 * 】 | M 3 | 0.5 | 5 | 0.6 | 4 |
307 - 000 - 035 - 【 * 】 | M 3.5 | 0.6 | 6 | 0.8 | 5 |
307 - 000 - 040 - 【 * 】 | M 4 | 0.7 | 6.5 | 0.8 | 6 |
307 - 000 - 050 - 【 * 】 | M 5 | 0.8 | 8 | 1.0 | 7 |
307 - 000 - 060 - 【 * 】 | M 6 | 1.0 | 10 | 1.25 | 8 |
307 - 000 - 080 - 【 * 】 | M 8 | 1.25 | 12 | 1.5 | 9 |
307 - 000 - 100 - 【 * 】 | M 10 | 1.5 | 14 | 1.5 | 10 |
307 - 000 - 120 - 【 * 】 | M 12 | 1.75 | 16 | 1.75 | 12 |
307 - 000 - 140 - 【 * 】 | M 14 | 2.0 | 18 | 2.0 | 14 |
307 - 000 - 160 - 【 * 】 | M 16 | 2.0 | 20 | 2.0 | 14 |
