  6. 割溝タイプ 303型(小外径)六価クロメート【160】
エンザート
割溝タイプ
303型

割溝タイプ 303型(小外径)六価クロメート【160】

¥ 140

商品コード: 303003016 ~ 303010016

出荷単位: 10

規格 商品コード d1 P d2 Pe L 数量 金額
M3 303003016 M3 0.5 4.5 0.5 6
M3.5 303003516 M3.5 0.6 5 0.6 6
M4 303004016 M4 0.7 6 0.7 6
M5 303005016 M5 0.8 7 0.8 8
M6 303006016 M6 1 8 1 10
M8 303008016 M8 1.25 10 1.25 12
M10 303010016 M10 1.5 12 1.5 15
数量

商品説明

割溝タイプ
快削性のある鋳鉄、アルミ合金、可塑性の高い樹脂等に使用できます。
切刃の部分が長いので母材にもよく喰い付き作業がし易いのが特長です。
難削性の高強度アルミ材やFRPには不向きです。
真鍮製は、樹脂・木材用です。

注意点
下穴が小さい場合や高度の高い母材に対しては、切刃が加工面から浮く傾向があり
ピッチ遅れが生じたりボルト挿入が困難な場合がありますのでご注意下さい。

材質 六価クロメート(160)
特徴 割溝タイプ 303型 小外径
用途 可塑性の高い樹脂など
※小外径用専用工具
 機械加工用6201型又はハンド加工用6101型をお使いください。


サイズ一覧

303型 小外径割溝タイプ
●材質:快削鋼 SUM22L(相当)
三価クロメート処理 材質品番:【 112 】 型式例:303-000-050-【112】
六価クロメート処理 材質品番:【 160 】 型式例:303-000-050-【160】

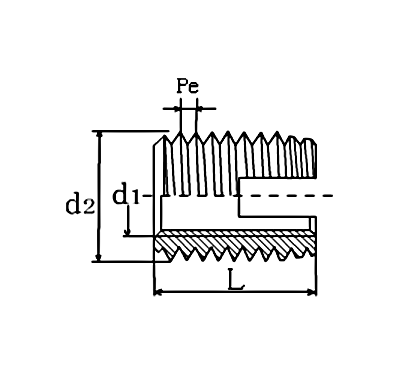

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
303 - 000 - 030 - 【*】 M 3 0.5 4.5 0.5 6
303 - 000 - 035 - 【*】 M 3.5 0.6 5 0.6 6
303 - 000 - 040 - 【*】 M 4 0.7 6 0.7 6
303 - 000 - 050 - 【*】 M 5 0.8 7 0.8 8
303 - 000 - 060 - 【*】 M 6 1.0 8 1.0 10
303 - 000 - 080 - 【*】 M 8 1.25 10 1.25 12
303 - 000 - 100 - 【*】 M 10 1.5 12 1.5 15
*材質品番【 * 】は上記よりお選び下さい。
*小外径用専用工具をお使いください。
●機械加工用   6201型
●ハンド加工用 6101型

参考寸法

【下穴径 参考値】
エンザート内径 相手材(母材)
樹脂 軽合金
M3 4.0~4.2 4.2~4.3
M3.5 4.5~4.7 4.7~4.8
M4 5.3~5.6 5.6~5.7
M5 6.3~6.6 6.6~6.7
M6 7.1~7.5 7.5~7.6
M8 8.6~9.2 9.2~9.4
M10 10.6~11.2 11.2~11.4
