エンザート 三つ穴タイプ 308型 三価クロメート【112】

商品コード: 3080030112 ~ 3080160112
カートに追加しました。
カートへ進む
商品コード 規格 単価 数量 金額(単価)
10個~ 100個~ 500個~ 1000個~ 2000個~
3080030112 M3 70 63 54 51 48 -
3080040112 M4 76 68 59 56 53 -
3080050112 M5 86 76 66 62 59 -
3080060112 M6 105 93 82 76 72 -
3080080112 M8 122 108 95 88 84 -
3080100112 M10 180 160 141 130 125 -
3080120112 M12 264 236 206 191 184 -
3080140112 M14 - - - - - お問合せ
3080160112 M16 - - - - - お問合せ
数量
三つ穴タイプ

軟鋼、高強度のアルミ合金、割れ易い硬質樹脂に適しています。

外ねじの高さが低く肉厚が若干厚い為、個体強度が高くなっています。

*超高強度鍛造アルミには使用不能の場合があります。


備考

308型三つ穴タイプ長寸
●材質:快削鋼浸炭焼入SUM22L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:308-000-050-【 112 】
六価クロメート処理 材質品番:【 160 】 型式例:308-000-050-【 160 】
●材質:ステンレス鋼
SUS430 F(相当) 材質品番:【 400 】 型式例:308-000-050-【 400 】
SUS303 (相当) 材質品番:【 500 】 型式例:308-000-050-【 500 】

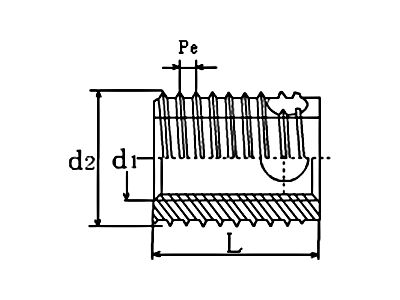

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
308 - 000 - 030 - 【*】 M 3 0.5 5 0.6 6
308 - 000 - 035 - 【*】 M 3.5 0.6 6 0.8 8
308 - 000 - 040 - 【*】 M 4 0.7 6.5 0.8 8
308 - 000 - 050 - 【*】 M 5 0.8 8 1.0 10
308 - 000 - 060 - 【*】 M 6 1.0 10 1.25 12
308 - 000 - 080 - 【*】 M 8 1.25 12 1.5 14
308 - 000 - 100 - 【*】 M 10 1.5 14 1.5 18
308 - 000 - 120 - 【*】 M 12 1.75 16 1.75 22
308 - 000 - 140 - 【*】 M 14 2.0 18 2.0 24
308 - 000 - 160 - 【*】 M 16 2.0 20 2.0 24
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №8 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 №10 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a - 8.2 8.3 8.5 8.6 - - - -
M 6 1/4" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 5/16" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 3/8" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 7/16" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 1/2" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 5/8" 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 - 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 3/4" 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
