エンザート 割溝タイプ 302型 六価クロメート【160】

商品コード: 302002516 ~ 302016016
カートに追加しました。
カートへ進む
商品コード 規格 単価 数量 金額(単価)
10個~ 100個~ 500個~ 1000個~ 2000個~
302002516 M2.5 29 26 23 21 21 -
302003016 M3 21 18 16 15 15 -
302003516 M3.5 24 22 20 18 17 -
302004016 M4 27 24 21 20 18 -
302005016 M5 32 28 24 23 22 -
302006016 M6 46 41 36 34 33 -
302006116 M6a 35 32 28 26 24 -
302008016 M8 54 48 42 40 39 -
302010016 M10 86 76 66 62 59 -
302012016 M12 130 116 101 94 90 -
302014016 M14 297 264 231 215 207 -
302016016 M16 292 260 227 212 203 -
数量
割溝タイプ

快削性のある鋳鉄、アルミ合金、可塑性の高い樹脂等に使用できます。

切刃の部分が長いので母材にもよく喰い付き作業がし易いのが特長です。

難削性の高強度アルミ材やFRPには不向きです。

真鍮製は、樹脂・木材用です。


注意点

下穴が小さい場合や高度の高い母材に対しては、切刃が加工面から浮く傾向があり

ピッチ遅れが生じたりボルト挿入が困難な場合がありますのでご注意下さい。


材質 六価クロメート(160)
特徴 割溝タイプ 302型
用途 可塑性の高い樹脂・アルミ合金など

備考

302型割溝タイプ
●材質:快削鋼 浸炭焼入 SUM 22 L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:302-000-050-【112】
六価クロメート処理 材質品番:【 160 】 型式例:302-000-050-【160】
●材質:ステンレス鋼
SUS430 F(相当) 材質品番:【 400 】 M16まで 型式例:302-000-050-【400】
SUS303 (相当) 材質品番:【 500 】 M20まで 型式例:302-000-050-【500】
●材質:真鍮
C3603(相当) 材質品番:【 800 】 M16まで 型式例:302-000-050-【800】

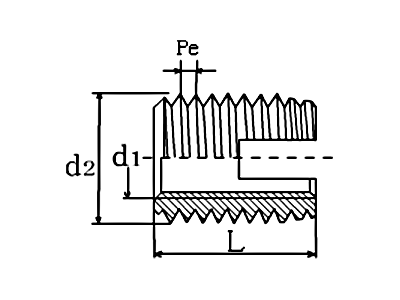

品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
302 - 000 - 025 - 【 *】 M 2.5 0.45 4.5 0.5 6
302 - 000 - 030 - 【*】 M 3 0.5 5 0.5 6
302 - 000 - 035 - 【*】 M 3.5 0.6 6 0.75 8
302 - 000 - 040 - 【*】 M 4 0.7 6.5 0.75 8
302 - 000 - 050 - 【*】 M 5 0.8 8 1.0 10
302 - 000 - 061 - 【*】 M 6a 1.0 9 1.0 12
302 - 000 - 060 - 【*】 M 6 1.0 10 1.5 14
302 - 000 - 080 - 【*】 M 8 1.25 12 1.5 15
302 - 000 - 100 - 【*】 M 10 1.5 14 1.5 18
302 - 000 - 120 - 【*】 M 12 1.75 16 1.5 22
302 - 000 - 140 - 【*】 M 14 2.0 18 1.5 24
302 - 000 - 160 - 【*】 M 16 2.0 20 1.5 22
302 - 000 - 180 - 【*】 M 18 2.5 22 1.5 24
302 - 000 - 200 - 【*】 M 20 2.5 26 1.5 27
302 - 000 - 220 - 【*】 M 22 2.5 26 1.5 30
302 - 000 - 240 - 【*】 M 24 3.0 30 1.5 30
302 - 000 - 270 - 【*】 M 27 3.0 34 1.5 30
302 - 000 - 300 - 【*】 M 30 3.5 36 1.5 40
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №8 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 №10 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a - 8.2 8.3 8.5 8.6 - - - -
M 6 1/4" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 5/16" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 3/8" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 7/16" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 1/2" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 5/8" 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 - 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 3/4" 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
